El economizador es un equipo que reutiliza los gases de salida de chimenea para calentar el agua de alimentación, produciendo ahorros de 3% a 4% directos en el consumo de combustible.

En otras palabras, un economizador es un intercambiador de calor de gases y agua, que recoge los gases procedentes de la combustión, esto después que dichos gases hayan pasado por las distintas etapas como la generación y sobrecalentamiento. El calor captado es utilizado para calentar el agua de alimentación a la caldera, produciéndose así un menor consumo de combustible y un mejor aprovechamiento de los recursos.

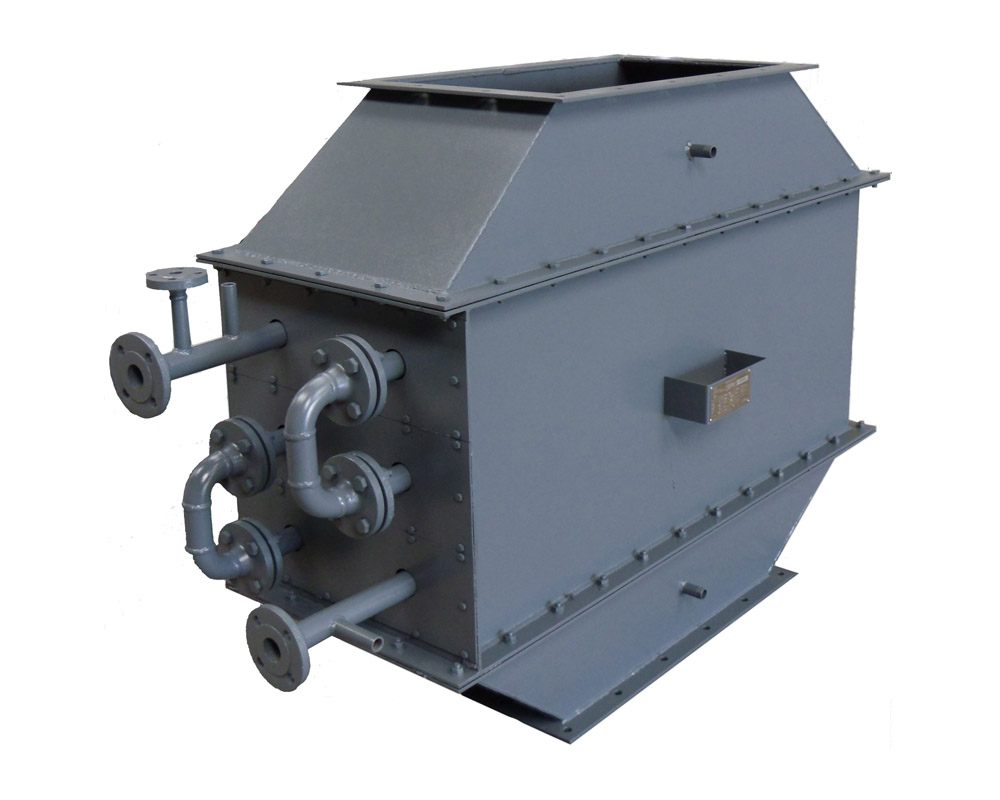

Los economizadores Marca: Termodinámica cuenta con un diseño que minimiza la caída de presión del agua y son instaladas en la salida del ducto de gases calientes (Chimenea de la caldera).

A continuación, se detalla las actividades a realizar en los siguientes entregables:

• Fabricación de Economizador.
• Suministro de Accesorios de Economizador.
• Instalación de Economizador.

La fabricación de Economizador de Caldera, tiene las siguientes características:

Características Generales:

• Marca : Termodinámica.
• Presión de diseño : 250 PSI
• Presión de prueba : 300 PSI
• Temperatura del diseño : 300 °C
• Temperatura Trabajo : 260 °C – 220 °C
• Caída de presión en el agua : < 7 psig
• Presión de Operación : según Caldera 137 – 237 psig (Referencial)
• Incremento de temperatura : 8 -10 °C
• Caída de presión máx. en gases : 25 «w.c.
• Caída de Presión en el lado de agua : 5-7 psig

Estructura:

• Tubos aleteados fabricado en acero inoxidable AISI 304.
• Placas Portatubos fabricado en acero inoxidable AISI 304.
• Cuerpo fabricado en acero al carbono ASTM A-36 con extremos bridados.
• Diseño compacto desmontable para facilitar el mantenimiento.
• Pintado con pintura de alta temperatura color aluminio.

Aislamientos Térmicos:

• Aislamiento con lana mineral de roca, según norma ASTM C-547 tipo I y ASTM C-795 con factor de conductividad térmica de 0.043 W/mºK a 100ºC.
• Cubierta o enchaquetado con plancha de aluminio de 0.4 mm de espesor.
• La cubierta será rolada y pestañeada a los bordes.

Suministro de accesorios:

Accesorios de control de Economizador:

• Termómetro de entrada y salida, conexión: ½” Dial: 4”.
• Válvulas de ingreso, salida y by pass.
• Válvula de Alivio.



Sistema de Alimentación agua; Es necesario que el agua de alimentación sea modulante, el sistema de alimentación modulante de agua incluye:

• 02 Válvula de corte de tipo esfera Ø según tamaño.
• 01 Válvula de by pass de globo de Ø según tamaño
• Válvula control Modulante con actuador neumático de esfera caracterizada BRAY
• 01 Válvula Check internos de Inox de Ø según tamaño
• Controlador de agua Modulante con transmisor de presión diferencial con Control directo conectado a Válvula neumática con actuador.
